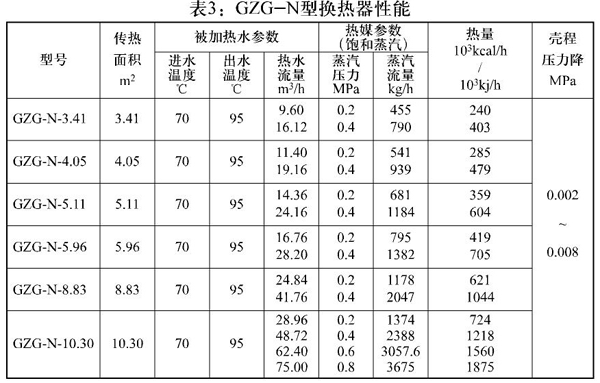

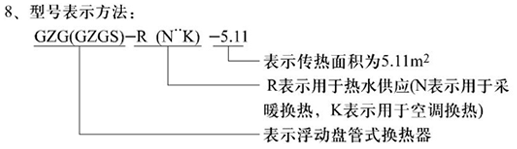

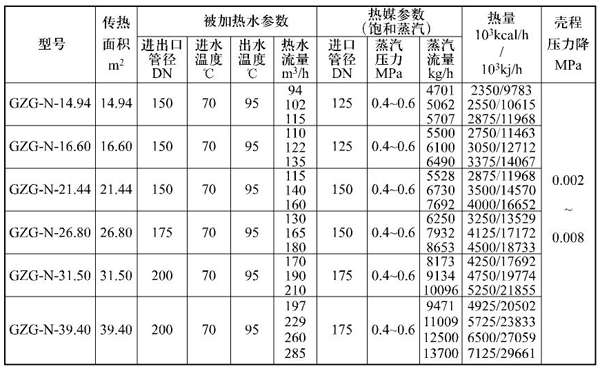

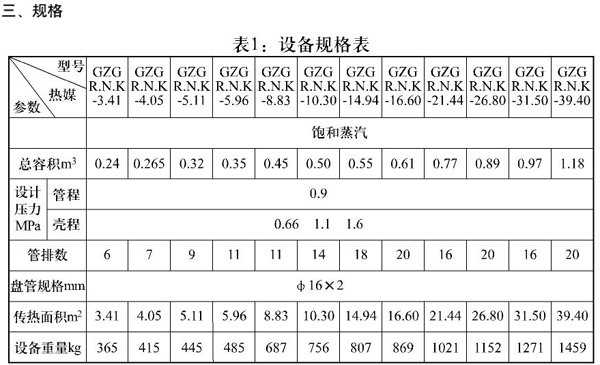

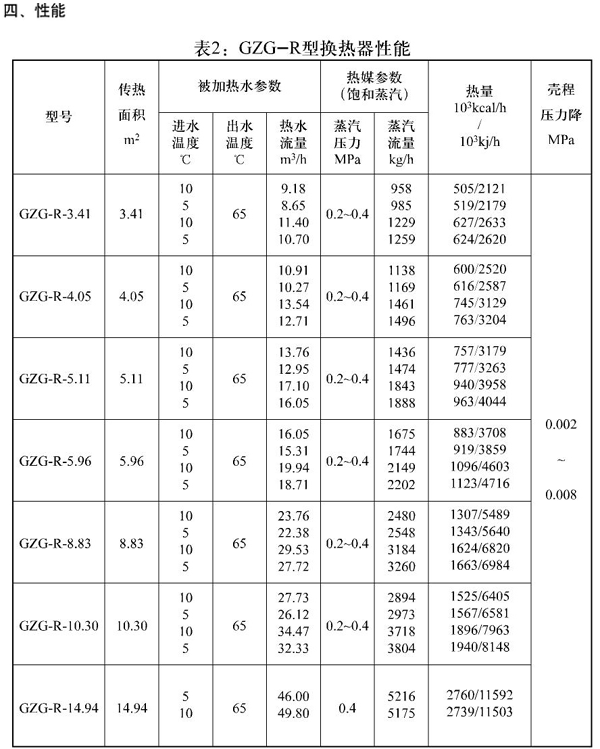

GZG型浮動盤管式換熱器

    GZG型浮動盤式換熱器用于汽—水換熱,它的傳熱元件是懸臂 動盤管結構。在加熱工程中,由于盤管內蒸汽離心力的作用,使盤管束產生一種高頻振動,促使被加熱介質產生騷動,破壞層流體傳熱,產生高傳熱能力,傳熱系數K為3000W/m2·℃-7000 W/m2·℃,同時由于盤管為懸臂自由端,脹縮自如,促使高頻振動,使堿性附著物自動離開管壁,形成自動脫垢的特性。

一、主要性能

1、 傳熱效率高,傳熱系數K為3000W/m2·℃-7000 W/m2·℃。
2、 設備結構緊湊,體積小,占地面積小,不需預留管束抽出空間。
3、 解決了傳統除垢煩瑣工藝,可以自動除垢。
4、 外殼溫度低,熱損失小,具有凝結水過冷裝置,在熱水供應中選用時,可不裝設疏水裝置,節能、省時,具有明顯的經濟效益和社會效益。

二、設計使用說明

1、該換熱器適用于高級賓館、飯店、機關、工廠、學校、部隊、醫院以及化工、煉油、造船等工業民用建筑采暖、空調和熱水供應系統。
2、材質,殼體選用不銹鋼1Cr18Ni9Ti或碳鋼,傳熱管為紫銅管。
3、由于該換熱器傳熱效率高,最好在換熱器蒸汽進口管路上安裝溫度調節器,以控制蒸汽流量和熱水溫度。尤其是熱水供應系統,為保證人身安全,溫度控制更有必要。
4、在由城市集中供熱時,為了穩定閥后壓力,確保換熱器安全運行,應在設備前安裝壓力調節器。
5、為保證換熱器最佳流通能力,保證溫度調節器的可靠功能,在溫度調節器前必須安裝過濾器。
6、本設備具有自動除垢功能,但在某些角落仍可能有部分水垢無法脫落,每半年應清洗一次,垢后可利用熱沖擊方法,具體如下:
①放凈殼體內的水。
②關閉進出水口。
③打開進氣閥和冷凝水閥門排凈管內存水,然后關閉冷凝水閥門,大約5-6分鐘突然關閉進氣閥門,打開頂部冷水閥門和底部排污閥門,使加熱管突然冷卻,同時拍掉脫落水垢,連續5-6此即可全部除凈,設備繼續投入運行。
7、換熱器的運輸及安裝必須使用起重設備,嚴防滾動,換熱器應與基礎固定牢固,防止運行時產生振動,換熱器四周應留出維修空間.













六、注意事項

    1、開始使用時,先向系統中充滿冷水。

    2、在筒體內充滿水后,方可開啟蒸汽閥門送氣,間歇式使用時,每次開啟閥門時都必須徐徐開啟,直到平穩運行。不允許閥門開得過快,以免造成水錘現象損壞設備。

    3、停止運行時,要先關閉蒸汽閥門,然后再關閉冷水閥門。

    4、在排污出水不暢時,應打開放汽閥,排污完了時關閉放汽閥。

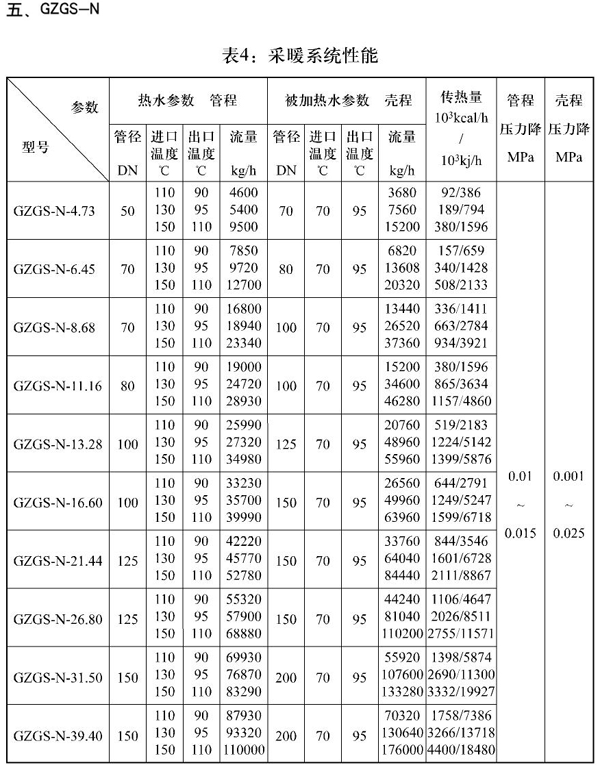

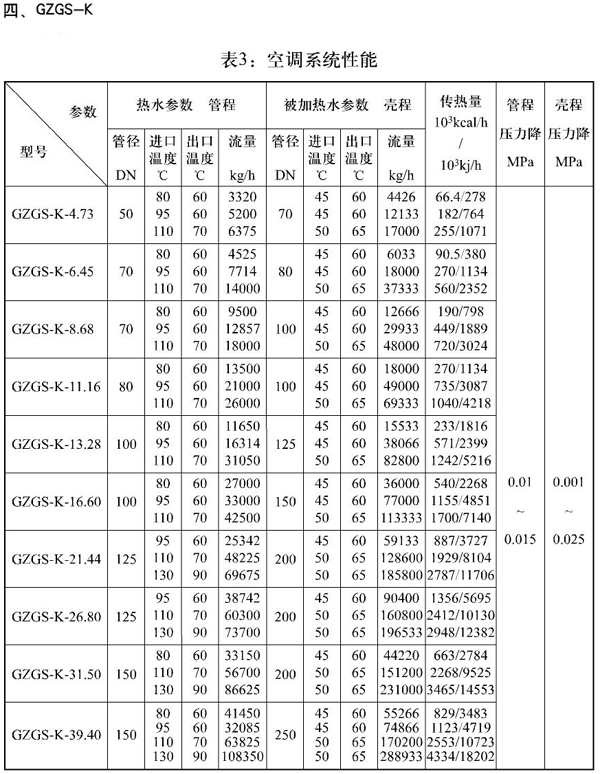

GZGS型浮動盤管式換熱器

    GZGS型浮動盤管式換熱器用于水——水換熱,它利用盤管對水流的強擾動進行強化傳熱,提高傳熱系數,傳熱系數高達2200kcal/h ·m2·℃-5600 kcal/h ·m2·℃,體積小。利用了同一水流上下流動的形式充分地利用了熱源,提高了熱效率,使熱效率大于95%。

一、 基本結構形式
    GZGS型浮動盤管式換熱器由上下封頭、筒體、加熱盤管、加熱導入管、輸出管等組成,筒體分碳鋼及不銹鋼兩大體系,盤管為紫銅管彎制。
    加熱水由進水導入管自下而上的進入并聯浮動盤管,在各層盤管內旋轉流動后自上而下的進入輸出管流出。





FD型立、臥式浮動盤管容積式換熱器

概述:

浮動盤管容積式汽(水)水換熱器的出現,深受全國各設計單位及用戶的歡迎,解決了傳統除垢的煩瑣工藝,解放了勞動力。

我公司為方便用戶選用各種型式的熱水供應系統,特推出高頻振動容積式汽(水)水換熱器,并有立式和臥式兩種形式,可供用戶選擇。

性能特點:

1、在加熱運行中,傳熱盤管高頻振動,使傳熱系數大大提高,水加熱效果非常好。而且利用熱脹冷縮原理自動脫垢除污,非常方便迅速。

2、比同樣出力的容積式熱交換器節約鋼材25%。

3、本產品具有一定的容積,供水平穩,并且滿足傳統設計及傳統使用的方式。

4、系列齊全、選用靈活,其傳熱管為紫銅管彎制,使用壽命長。

5、無論汽水換熱器或水水換熱器,冷凝水溫度低,尤其汽水換熱器冷凝水溫度(在保證出水溫度65℃,進水溫度10℃的條件下)小于45℃,回水管可不裝設疏水器。



設計說明:

1、本換熱器適用于一般工業及民用建筑的熱水供應系統,熱媒為飽和蒸汽時,其蒸汽壓力應小于0.4MPa。熱媒為高溫水時,溫度小于150℃,壓力小于1.6 MPa。由于汽水傳熱與水水傳熱設備結構有明顯區別,選用時請注明熱媒的品種。

2、被加熱水的設計溫度等于或小于75℃。

3、殼體材料的選用為普通碳鋼Q235-A或20g或不銹鋼(1Cr18Ni9Ti),傳熱管全部用紫銅管制作。

4、換熱器使用中的技術要求:

(1)設置安全閥或膨脹管箱。

(2)換熱器使用要定期檢查,每月要搞熱沖擊除垢一次,每星期要放凈水一次,這樣可確保水質的清潔。

(3)熱沖擊除垢的具體方法為:放凈殼內存水,通蒸汽。壓力為0.3MPa。至傳熱管有響音,說明傳熱管已膨脹,然后用冷水管向罐體內放冷水沖擊傳熱管,連續3-4次后,即可發現垢片由排污口不斷流出,然后加滿冷水重新工作。

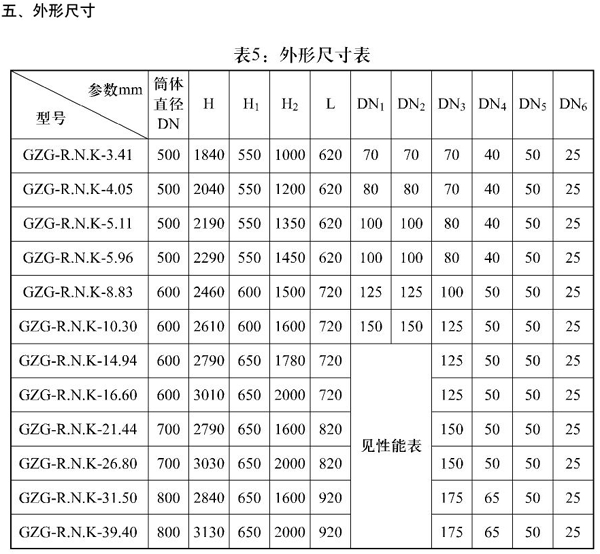

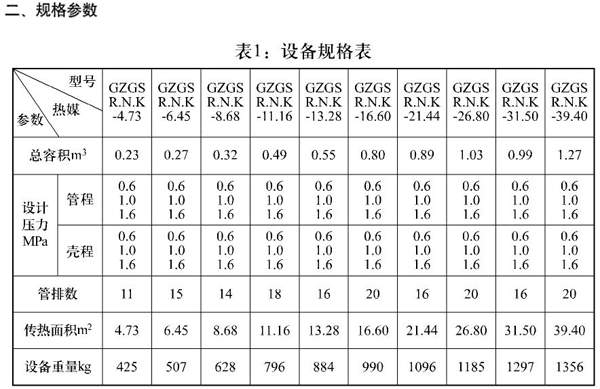

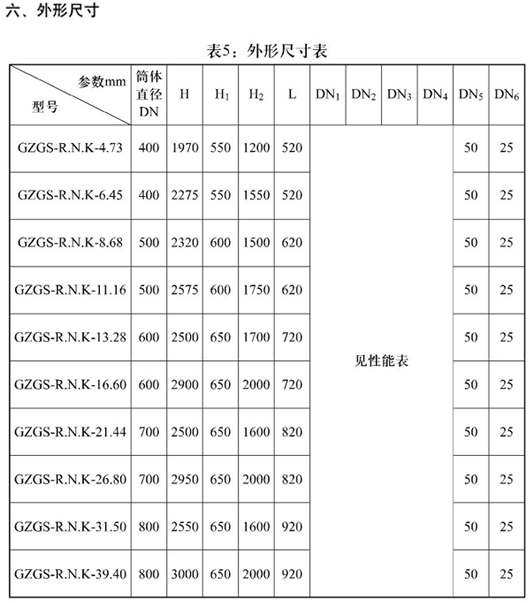

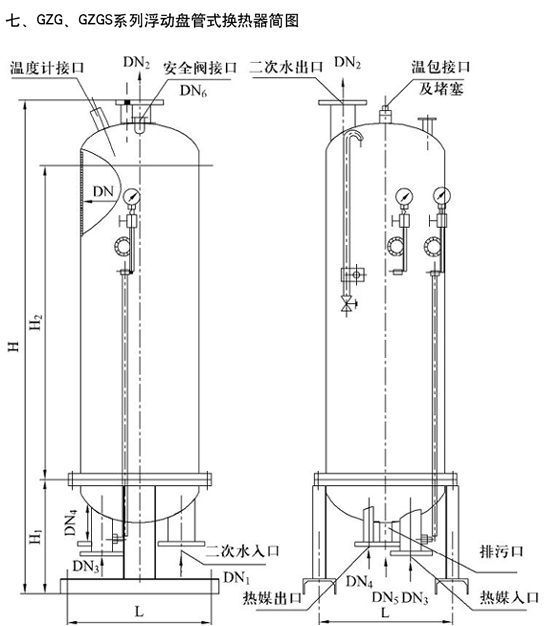

5、立臥式汽——水、水——水換熱器的技術參數及外型尺寸見表1—表4、圖1—圖2 。

6、本換熱器管程為熱媒通道,殼程為被加熱水通道,高溫水為軟化水。

7、殼程阻力損失△P很小,可忽略不計。

8、任何方向可不預留抽管束的空間,設備周圍只留一段操作空間即可。

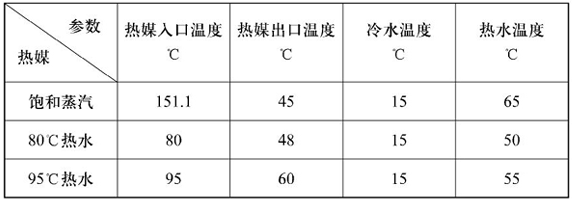

9、正常運行中熱力參數見下表:



操作注意事項:

(1) 開始使用時,先向系統中充滿冷水。

(2) 在罐內充滿水后,方可開啟蒸汽閥門送氣。間歇式使用時,每次開啟閥門時都必須徐徐開啟,直到平穩運行。不允許閥門開得過快,以免造成水錘現象損壞設備。

(3) 停止運行時,要先關閉蒸汽閥門,然后再關閉冷水閥門。

(4) 在排污出水不暢時,應打開放氣閥,排污完了時關閉放氣閥。
