預組裝式換熱機組

概述

預組裝式換熱機組是我公司根據中國區域供熱的具體實際情況,吸收和消化國外先進技術,自行開發研制的具有國際 先進水平的產品。

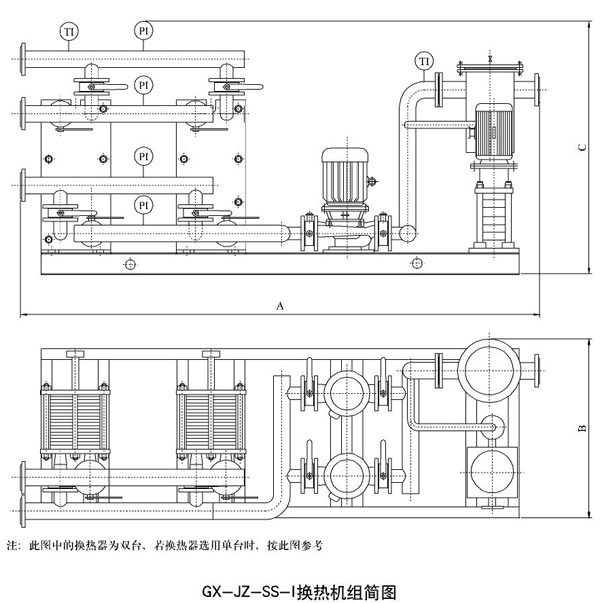

預組裝式換熱機組的構成優點

1、 節能型板式換熱器(或其它類型換熱器)

2、 循環泵

3、 補水泵(穩壓泵)

4、 除污器(過濾器)

5、 管道和閥門

6、 計量儀表(壓力表、溫度計、流量計、傳感器、溫度開關、壓力開關)

7、 電氣和自動化控制柜

主要優點:

  先進科學的計算機優化設計,全自動化(也可手動)控制

  選型由計算機軟件完成,節能、低噪

  控制硬件采用進口元件,性能可靠,采用于各種供熱場合和環境要求

  方便設計,大大縮短工程設計周期

  安裝方便,時間短,安裝費用低

  制造精良,功能齊全,使用維護方便

  結構緊湊,占地面積小,節省基地投資

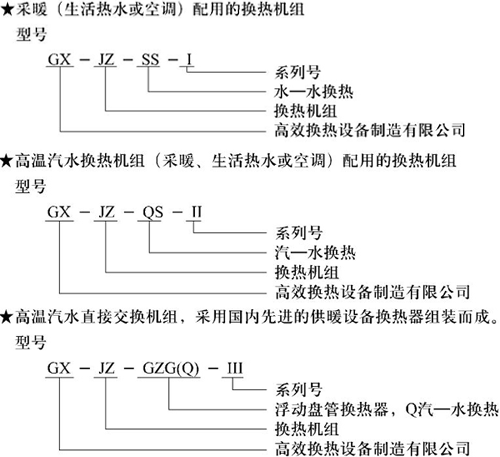

我公司生產的預組裝式換熱機組按用途分為三種:

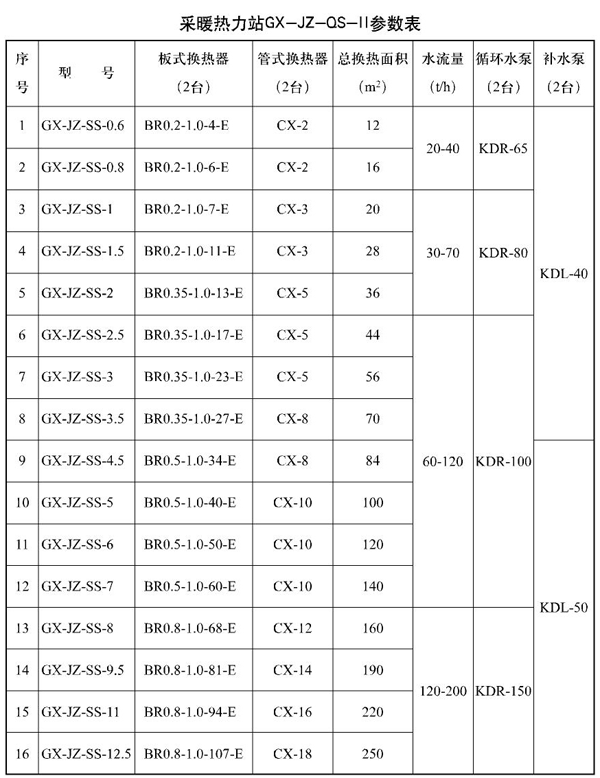

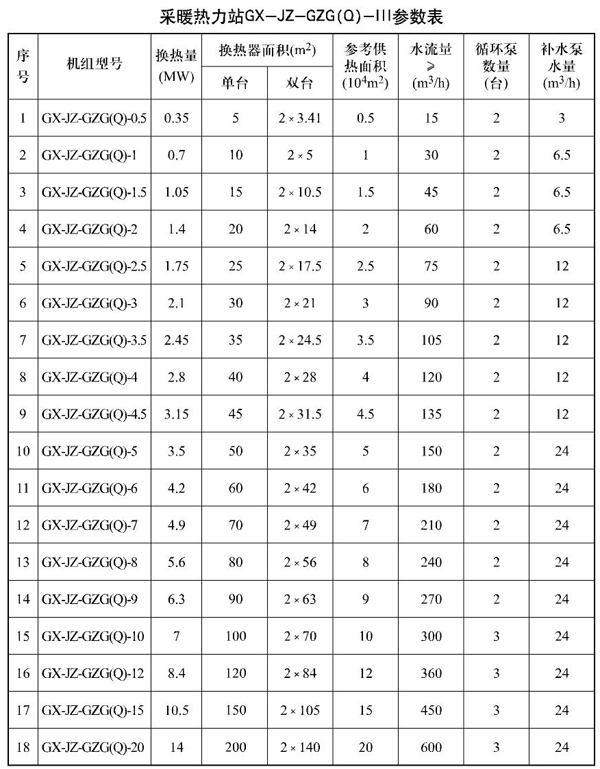

預組裝式換熱機組工作參數

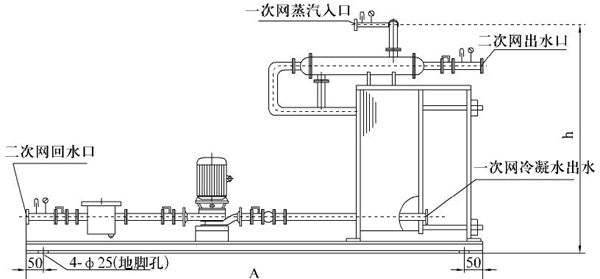

1、 汽——水換熱機組

一次網(熱源):蒸汽壓力0.10.4MPa

二次網:

       1)采暖用水供回水暖溫度:a95/97    b85/60

       2)生活熱水供回水暖溫度:65/10

       3)空調用水供回水暖溫度:65/50

2、水——水換熱機組

 一次網(熱源):供回水溫度:a130/80    b110/70

       1)采暖用水供回水暖溫度:a95/70    b85/60

       2)生活熱水供回水暖溫度:65/10

       3)空調用水供回水暖溫度:65/50

3、預組裝式換熱機組

最大工作溫度:≤330

     最大工作壓力:≤0.4MPa

     最大供熱半徑:≤3KM

     介質流動阻力:熱側0.050.1 MPa    冷側0.040.11 MPa

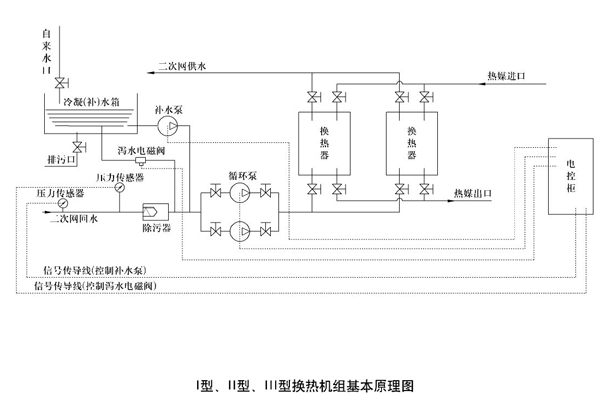

工作原理

1、采暖(生活熱水或空調機)換熱機組

    供熱管網的一次高溫熱源進入板式換熱器(溫度為150℃以上水蒸氣時,配減溫減壓裝置),與第二系采暖循環水進行熱交換后,返回供熱(一次)管網。采暖循環水由循環泵送至熱用戶的散熱器中,放熱后再經除污器回到循環泵的進口管路。采暖系統的水量損失由補水泵補充,補水穩壓由電接點壓力表控制補水泵來完成。

2、采暖和生活熱水兩聯供換熱機組

    供熱管網的一次高溫熱源進入采暖用板式換熱器后,再進入生活熱水用板式換熱器(或其它類型換熱器),先后將采暖循環水和生活熱水加熱后返回供熱管網,而被加熱的采暖循環水和生活熱水分別用循環水泵和生活熱水泵送至采暖管網和生活熱水管網。采暖循環水和生活熱水的補水及穩壓均由CW系統來完成。

3、采暖、生活熱水和空調三聯供換熱機組

    供熱管網的一次高溫熱源分別進入采暖用板式換熱器和空調用板式熱器,將采暖循環水和空調環水加熱后,進入生活熱水用板式換熱器將生活熱水加熱后返回供熱管網,而采暖循環水、生活熱水和空調循環水分別由各自系統的水泵送至其管網中。補水及穩壓均由CW系統完成。

    注:CW系統指軟化水系統。

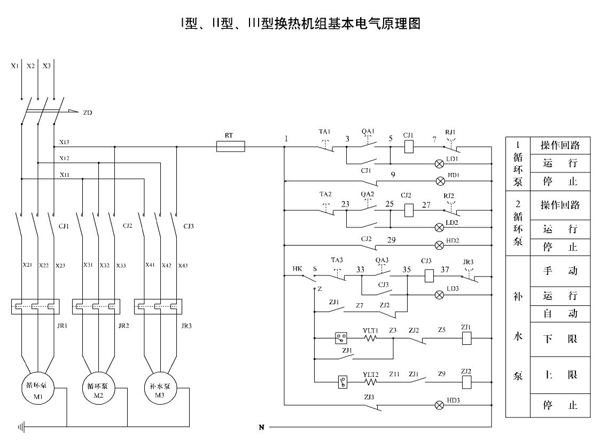

自動控制預組系統式換熱機組原理

    供熱系統的供熱量是根據室外氣象溫度與二次網供回水平均溫度來控制的。供回水平均溫度、室外氣象溫度分別由相應的溫度傳感器測量,并由氣溫補償器和安裝在一次網上的電動調節閥的開度來改變二次網的供水溫度,同時緩解循環水泵的轉遞,使循環水泵變頻工作,改變二次網的循環水量,以滿足供水負荷變化的需要。同時對機組實行熱量計量。



監測(傳遞)參數

一次網:供回水溫度、供回水壓力、流量、一次網供熱量

二次網:供回水溫度、供回水壓力、流量、補水量、補水軟化水箱水位



控制對象

一次網:公司電動調節閥

二次網:循環水泵



變頻定壓補水系統工作原理

  系統組成:控制柜、壓力傳感器、補水泵、調節閥和泄水閥等。

  工作原理

由壓力傳感器測試待調壓力值,經調節后進行壓力實測值與設定值的比較,并按照設計的調節規律,指令變頻器改變水泵電機的輸入頻率,進而調節水泵轉速,改變水泵流量,使待調壓力維持在設定壓力值,從而實現供熱工藝負荷的要求。當恒壓點實測壓力低于(或高于)設定值時,補水泵加速(或減速);當恒壓點實測壓力超過報警壓力時,泄壓閥動作,開始泄水降壓。

供熱補水調頻定壓系統中,待調壓力傳感器安裝在旁通取壓管上。旁通取壓管宜安裝在循環水泵的進、出口端。另外系統還設置了超壓報警及超壓泄水管。超壓泄露水管裝有電磁閥、過濾器。當系統升溫時,電磁閥開啟,泄掉多余的脹水量,維持給定壓力。

熱力站安裝

    1、熱力站應固定在高出地面100mm的混凝土基礎上,用地腳螺栓固定。熱力站如安裝在樓上時,應校核樓板的承載能力。

2、熱力站放置位置要注意接管方向,并便于操作。

3、熱力站各進出口均應設置截止閥,以便于維修。當兩臺或兩臺以上熱力站并聯使用時,每臺熱力站出水管路設置回閥。

4、與熱力站連接后的管路系統的最高處應設自動排氣裝置,與熱力站連接管路的最低點應裝泄水閥。

5、汽——水換熱時,疏水器或疏水箱由設計選定,且疏水器須設置普通管路。水——水換熱時,熱側進口管應設過濾器,以防堵塞和損壞設備。

6、熱力站所有接管內部須清理干凈后方可接管,而且與之相連的管網系統亦須清除雜質。

7、與熱力站相連的熱源,室外熱網及采暖等系統須經施工合格后,熱力站方可啟動運行。

熱力站運行與維護
1、熱力站啟動前的準備工作
1)與熱力站相連接的采暖等系統,沖洗干凈后,須充滿軟化水。
2)電機試運轉,確定循環泵、穩壓泵旋轉方向和電源接線正確無誤。
2、熱力站的運行與維護
(1)循環水系統
①先把各采暖等用戶入口的進、回水閥門全開,再將循環水泵進口側閥門全開,若為汽——水換熱,則疏水器前后閥門亦全開。
②循環水泵出口閥門微開,待泵啟動后再逐漸開大,此時用鉗形電流表測量是否超過電機的額定電流,如有超電機的額定電流及電機過熱現象則應關小出口閥門,適度為止。
2)加熱系統
①當循環泵穩定運行后,逐漸開啟進水閥和進汽閥,開始加熱。
②若為汽——水換熱時,需觀察疏水器疏水是否暢通,如不暢通,可適當開啟疏水器旁路閥門(以不跑汽為原則)直至疏水暢通后,再關閉旁路閥們。還要注意觀察疏水溫度,防止產生二次蒸汽。如有二次蒸汽產生,則關小疏水閥門,限制疏水量,使換熱器保持一定水位,達到疏水過冷的目的(低于100℃)。
③穩壓系統
檢查穩壓泵自動系統動作是否靈敏(按設計規定,調好電接點壓力表指針的上限值和下限值)。
④停機
停止運動時,先關閉熱源供給閥門,3-5分鐘之后,再停止循環泵。冬季停止運動時,要放凈系統內存水,防止損壞設備及管路。

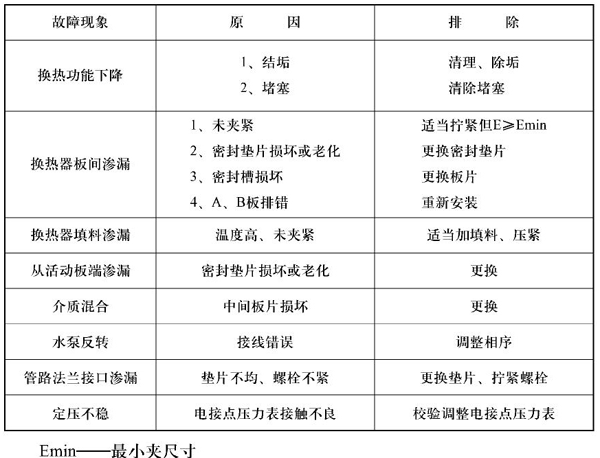

(5)熱力站故障與排除(見下表)



(6)換熱器的定期維護保養請祥閱本廠的《板式換熱器使用說明書》,如熱源為170℃以上,還要參照本公司的《高溫汽——水換熱器》。

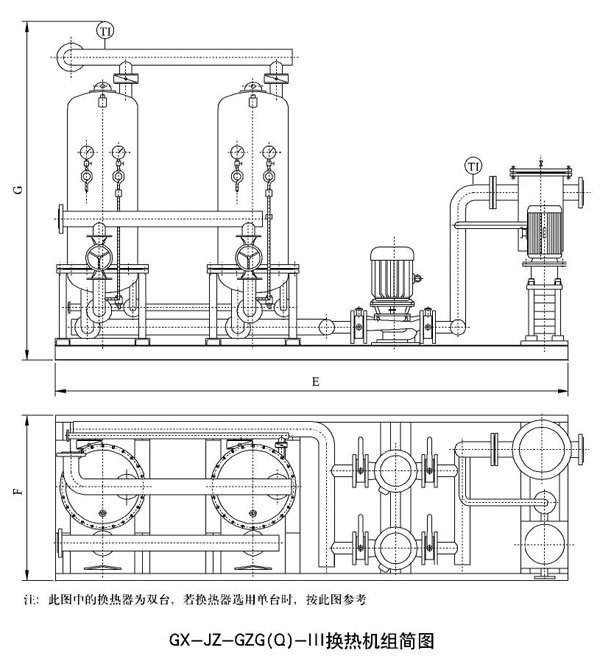

     說明:Ⅰ型、Ⅱ型、Ⅲ型(全自動型)熱力站的運行與維護詳見隨機附帶說明書。




附錄一

采暖供熱量

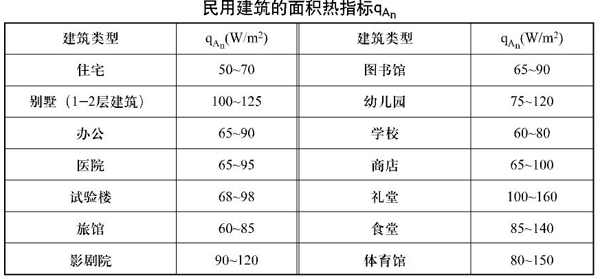

只設采暖系統的建筑物,其供暖熱負荷也可以按面積熱指標進行估算,詳見下表:
